集智达温度采集模块让设备厂商的成本更低
集智达温度采集模块让设备厂商的成本更低


设备(MA)中总能遇到需要检测温度的应用需求,集智达的温度采集模块R-8018RC(用于热电偶采集)和R-8036(用于热电阻采集)能够为设备制造商提供低成本的温度采集方案。集智达温度采集模块或者直接和工控机连接,或者和PLC连接,在玻璃钢化炉设备、吹塑机、制砖机、焊接机等等需要进行温度采集和控制的设备中发挥着举足轻重的作用,性能更高,温度采集点越多、价格越低!

一、选择集智达温度采集模块的理由
1、 采集稳定的精度高、可断线检测,细小的温度变化都能精准扑获
2、 单一模块采集温度点数多,并且扩展方便
3、 成本低,而且温度采集点越多、价格更低

二、RemoDAQ温度采集模块的特点
对于温度采集中的热电偶采集,R-8018RC的特点:
1、 可同时采集8路温度信号,能检测出热电偶断线或短路,不会误读温度。
2、 16bit分辨率,采集精度可达到+/-0.1%或更高
3、 特别设计的自动滤波器功能,可根据干扰噪音的最大频率来自动调整滤波参数,进而保证信号

采集的准确和稳定,即使设备现场环境异常糟糕也能够保证温度采集的稳定和准确。
对于温度采集中的热电阻采集,R-8036的特点:
1、 可同时采集6路温度信号,2或3线制的热电阻都可以,从-50度到600度都可采集
2、 16bit分辨率,采集精度可达到+/-0.1%或更高,细小的温度变化都能精准扑获。
3、 能检测热电阻断线或短路,不会误读温度。

三、工控机和集智达温度采集模块的连接方法

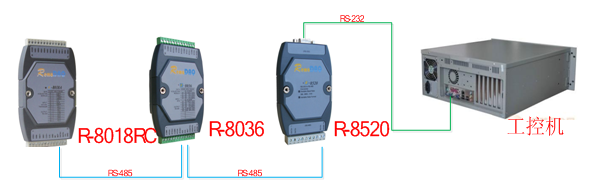

R-8018RC和R-8036支持RS-485总线连接,若是工控机,工控机本身具有两个RS-232接口,采用R-8520将RS-232转换为RS-485,再和R-8000模块进行连接,多个R-8000模块可以并行连接在一起,RS-485采用菊花链连接。  若是有100-200个甚至更多的温度采集点,这些温度采集点可以通过多个串口连接到工控机中,可以提高工控机轮询每个温度点的时间周期。

如图所示:




在程序获取上,用业界通用流行的Modbus协议可以很方便将模块采集到的温度值读取出来,集智达为此提供有驱动和参考程序,可方便设备商快速进行开发。  若是在工控机上运行组态软件,国产软件大多有集智达的直接驱动,若没有,可以通过Modbus协议进行读取。

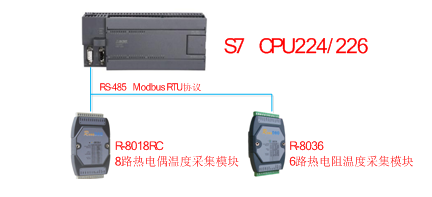

四、PLC和集智达温度采集模块的连接方法
一般的,PLC具备有RS-485串口(若是PLC不具备串口,需要在PLC上进行扩展串口;若是PLC只有RS-232串口,通过R-8520将RS-232转换为RS-485),将RS-485和集智达温度采集模块的485接口连接起来即可。多个集智达模块可以通过菊花链的方式并行连接在RS-485串口上。



五、集智达温度采集模块替换PLC模块一览表

厂家

CPU单元

扩展模块

型号

扩展模块

订货料号

集智达替代品

支持Modbus协议

说明

西门子S7-200

CPU 226 CN

EM 231

AI 4×热电偶

6ES7  231-7PD22-0XA0

R-8018RC

热电偶模块

 8路*16位

西门子S7-200中这四款CPU单元卖得最好,并且具有两个串口,一个串口(PPI)用于连接工控机或触摸屏,另一个串口(自由通讯口)可以扩展R-8000模块。无需额外扩展通讯模块,并且Step7种自带免费Modbus软件功能块

EM 231

AI 2×热电阻

6ES7  231-7PB20-0XA0

R-8036

热电阻模块

6路*16位

三菱



FX2N-8AD  8通道模拟量输入,可采热电偶温度

FX2N-8AD

R-8018RC

热电偶模块

 8路*16位

若编程口连接触摸屏或工控机,FX2N则需另外配置RS-485通讯适配器FX0N-485AD或 FX2NC-485ADP或通讯功能扩展板FX1N-485-BD来连接RemoDAQ模块;FX1N需另外配置RS-485通讯适配器FX1N-485ADP或FX2NC-485ADP或通讯功能扩展板FX1N-485-BD来连接RemoDAQ模块。FX2N没有提供免费的Modbus的功能块,建议采用集智达的ACSII码通信协议,因 为协议格式简单。

FX2N-4AD-PT  4通道Pt100型温度传感器模块

FX2N-4AD-PT

R-8036

热电阻模块

6路*16位





串口扩展

FX2NC-485ADP
